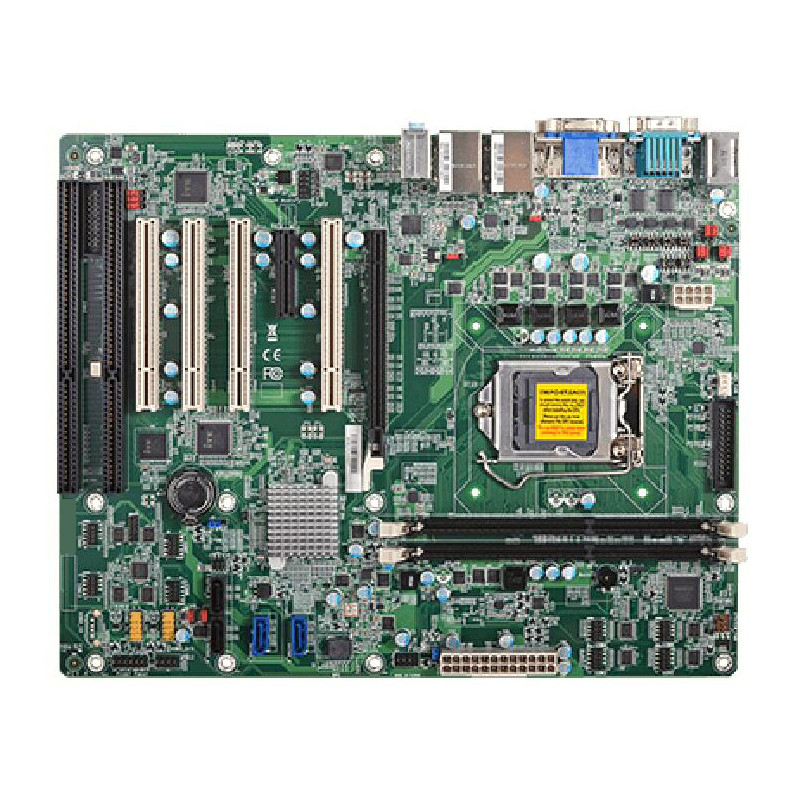

DFI HD620 Intel® H81 Μητρική Πίνακα με 2 ISA Slot 10 COM Dual LAN ATX Βιομηχανική Μητρική Πίνακα

Αριθμός μοντέλου HD620-H81 είναι Intel® LGA1150 ATX motherboard με 2*ISA, 4*PCI, 10*COM, 10*USB, διπλό LAN, DFI ATX βιομηχανική motherboard/mainboard για υπολογιστή/σερβερ ISA

Σύντομες λεπτομέρειες

- LGA 1150 CPU, υποστήριξη 4ης γενιάς Intel^®CoreTMCPU

- Τσιπσετ Intel^®H81

- Υποστήριξη 2* DDR3 έως 16GB

--1* PCIe x16

--1 * PCIe x4 (σημείο x1)

--4 * PCI

--2* ISA

--1 * VGA,

--1 *DVI-D

--2* δικτυακό δίκτυο LAN gigabit

--10* COM

--10* USB: 2* USB 3.0, 8 * USB 2.0

--4* SATA: 2 * SATA 3.0, 2* SATA 2.0

--1* Παράλληλο

--ΔΙΜΑΣΙΕΣ:Τύπος ATX,305mm (12") x 244mm (9.6")

Προδιαγραφές

Επεξεργαστής

Διαδικτυακοί επεξεργαστές Intel® CoreTM 4ης γενιάς, πρίζα LGA 1150
Intel® CoreTM i7-4790S επεξεργαστής, 8M Cache, 4,0 GHz, 65W
Intel® CoreTM i7-4770S επεξεργαστής, 8M Cache, 3,9 GHz, 65W
Intel® CoreTM i7-4770TE επεξεργαστής, 8M Cache, 3,3 GHz, 45W
Intel® CoreTM i5-4590S επεξεργαστής, 6M Cache, 3,7 GHz, 65W
Intel® CoreTM i5-4590T επεξεργαστής, 6M Cache, 3,0 GHz, 35W
Intel® CoreTM i5-4570S επεξεργαστής, 6M Cache, 3,6 GHz, 65W
Intel® CoreTM i5-4570TE επεξεργαστής, 4M Cache, 3,3 GHz, 35W
Intel® CoreTM i3-4360 επεξεργαστής, 4M Cache, 3,7 GHz, 54W
Intel® CoreTM i3-4350T επεξεργαστής, 4M Cache, 3,1 GHz, 35W
Intel® CoreTM i3-4340TE επεξεργαστής, 4M Cache, 2,6 GHz, 35W
Intel® CoreTM i3-4330 επεξεργαστής, 4M Cache, 3,5 GHz, 54W
Intel® CoreTM i3-4330TE επεξεργαστής, 4M Cache, 2,4 GHz, 35W
Intel® Pentium® G3420 επεξεργαστής, 3M Cache, 3,2 GHz, 53W
Intel® Pentium® G3320TE επεξεργαστής, 3M Cache, 2,3 GHz, 35W
Intel® Celeron® G1820 επεξεργαστής, 2M cache, 2,7 GHz, 53W
Intel® Celeron® G1820TE επεξεργαστής, 2M Cache, 2,2 GHz, 35W

Τσιπσέτ

Τσιπσέτ Intel® H81

Μνήμη

Δύο 240-pin DIMM έως 16GB Δύο κανάλια DDR3 1333/1600MHz

BIOS

AMI SPI 64Mbit

Γράφημα

Intel® HD γραφικά

OpenGL 4.0, DirectX 11.1

1 x DVI-D
1 x VGA
DVI-D/VGA: ανάλυση έως 1920x1200 @ 60Hz

Διασύνδεση επέκτασης

1 x PCIe x16 (Γενιά 2)
1 x PCIe x4 (Γενιά 2)
4 x PCI
2 x ISA

Ακουστικό

Ακουστικό κωδικοποιητή Realtek ALC886

Ελεγκτής Ethernet

1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000Mbps)

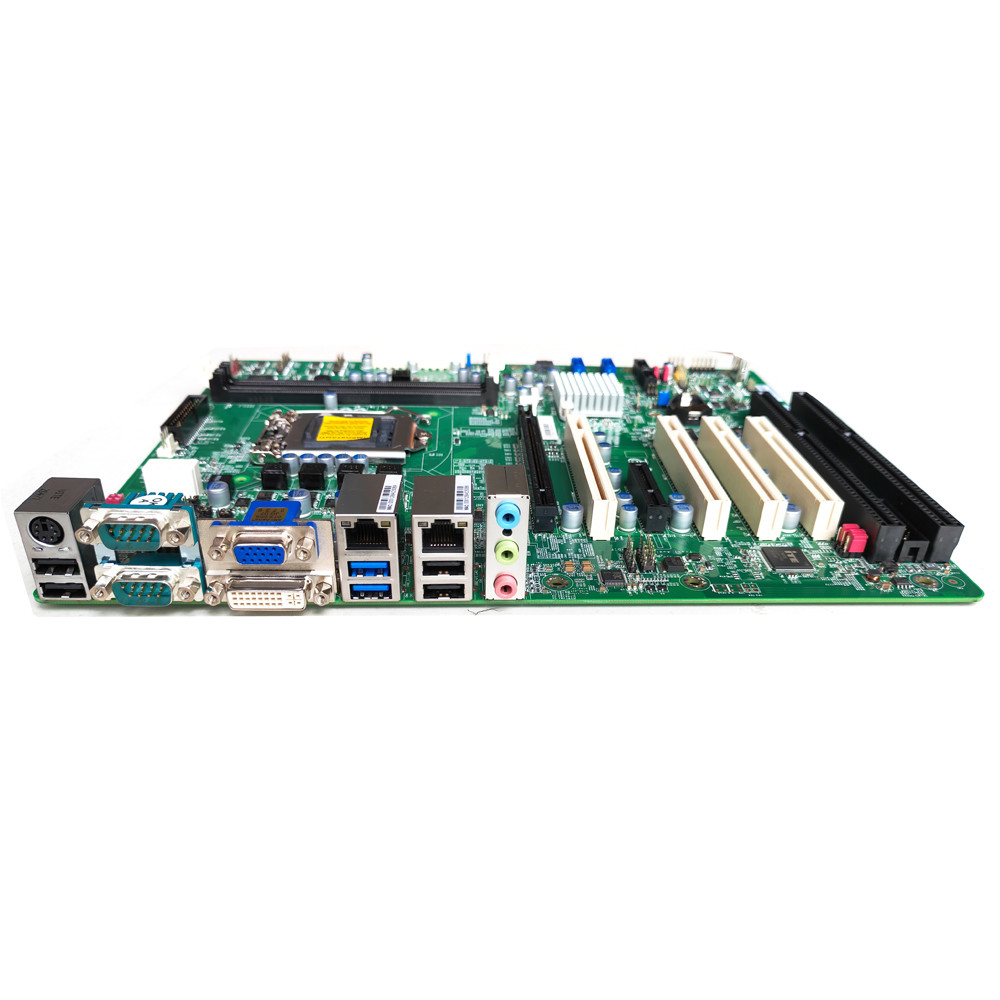

Πίσω Ε/Ε

2 x GbE (RJ-45)

2 x RS-232/422/485 (RS-232 w/ ισχύς) (DB-9)

2 x USB 3.0
4 x USB 2.0

1 x PS/2 (μίνι-DIN-6)

1 x VGA
1 x DVI-D

Ακουστικό: 1 x Γραμμή, 1 x Μικροφώνημα, 1 x Γραμμή.

Εσωτερικές εισόδους/εξόδους

8 x RS-232 (2,0 mm κλίμακα)

4 x USB 2.0 ή 1 κάθετη USB 2.0*

1 x Ακουστικό (Line-out/Mic-in)
1 x S/PDIF

2 x SATA 3.0 (έως 6Gb/s)
2 x SATA 2.0 (έως 3Gb/s)

1 x 8-bit DIO

Χρονοδιακόπτης σκύλου παρακολούθησης

Έκδοση και χρονικό διάστημα:Επαναφορά συστήματος, προγραμματιζόμενο μέσω λογισμικού από 1 έως 255 δευτερόλεπτα

Διαθέσιμη TPM κατόπιν αιτήματος

Δύναμη

Δύναμη ATX

Δύναμη 8 κόμβων ATX 12V
Δύναμη ATX 24 κόμβων

Κατανάλωση

Χωρίς λειτουργία: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
Μέγιστο: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

Η μπαταρία RTC: CR2032 Coin Cell

Υποστήριξη λειτουργικού συστήματος

Windows XP Professional x86 & SP3 (32-bit) (περιορισμένη λειτουργία)
Windows 7 Ultimate x86 και SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)


Περιβάλλον

Θερμοκρασία

Δραστηριότητα: 0 έως 60°C
Αποθήκευση: -20 έως 85°C

Η υγρασία

Λειτουργία: 5 έως 90% RH
Αποθήκευση: 5 έως 90% RH

ΜΤΠΔ

435,517 ώρες @ 25°C; 253,313 ώρες @ 45°C
Πρότυπο υπολογισμού: Telcordia έκδοση 2, μέθοδος Ι περίπτωση 3
Περιβάλλον: GB, GC ∆ημείο ευγενές, ελεγχόμενο

Μέγεθος

Τύπος ATX 305mm (12") x 244mm (9.6")

Υψόμετρο

PCB: 1,6 mm
Επάνω πλευρά: 38,5mm
Κάτω πλευρά: 4,4 mm
